看一個彎管拋光的案例，該彎管通過直接折彎成型，口徑2mm，長度150mm，材質(zhì)為不銹鋼。

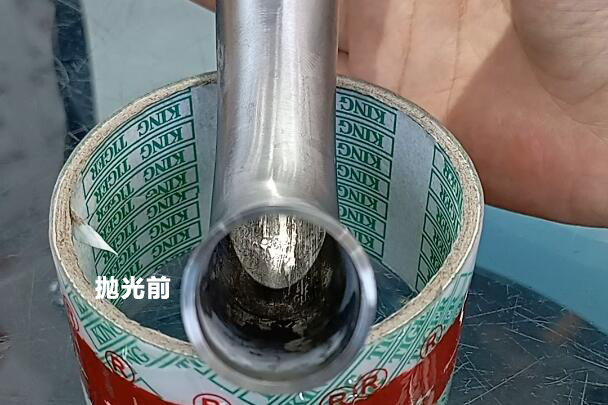

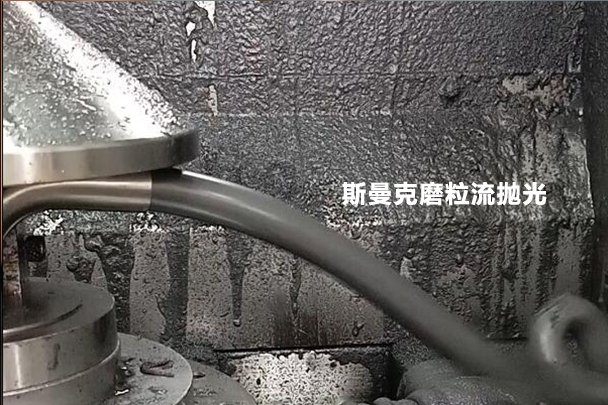

拋光前，直管處粗糙度在Ra3.2左右，彎管處粗糙度在Ra7.6左右。使用傳統(tǒng)拉線式拋光，每根彎管拋光時(shí)間需要30-60分鐘。磨粒流拋光時(shí)，一次裝夾4-6支，每次拋光時(shí)間只需要8分鐘，單支彎管拋光時(shí)間不超過2分鐘。且拋光效果均勻，內(nèi)壁不存在未拋光的死角。

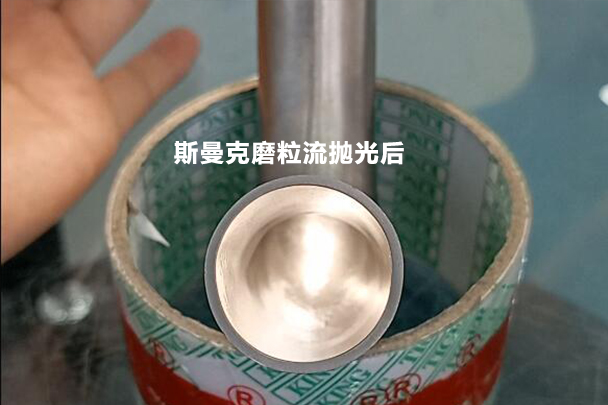

拋光后，直管處粗糙度降低至Ra0.6-0.8，彎管處粗糙度降低至Ra1.2左右。我們知道，物體在彎管內(nèi)運(yùn)動時(shí)，會有一個離心力，但磨粒流拋光時(shí)，這種離心力表現(xiàn)并不明顯，因?yàn)槟チ显跀D壓過程中，壓力可達(dá)10-16Mpa，流體磨料在管內(nèi)可充分?jǐn)D壓研磨，不會導(dǎo)致外圈切削更多而內(nèi)圈切削更少。

彎管拋光和直管拋光略有不同，較短的直管可以采用雙向式研磨，而彎管只能采用單向磨粒流拋光。不過為達(dá)到更好的拋光效果，彎管可以采用兩頭拋的形式。并不會額外增加更多加工時(shí)間，只需要將原有加工時(shí)間減半分配到兩頭即可。雖然說這種粗糙的彎管無法拋光至鏡面，但拋光后的內(nèi)壁光滑細(xì)膩，無論是過水、過油還是過氣，都可以顯著降低摩擦阻力，減少粘滯感。

目前這種彎管在醫(yī)藥、液壓以及半導(dǎo)體領(lǐng)域，應(yīng)用得比較廣泛，當(dāng)然要求也相對較高。
